Le mur de soutènement en U est spécialement conçu pour les installations agricoles tels les couloirs de silos, les silos à fumier, les silos pour stockage des intrants de biométhanisation…
Il sert de cloisonnement dans la réalisation de plusieurs silos ou chambres de stockage.
En raison de la forme et suivant le remplissage, un passage pour les personnes à l’intérieur du mur couloir est créé.
Cela rend la couverture et la protection d’un silo en hauteur plus sûre. Facilite les surveillances et contrôles de sécurité dans le cas de grands systèmes de stockage extérieur.
Nous proposons également un accessoire facilitant l’accès: un escalier béton à dimensions d’1m80 de montée. Celui-ci est vissé sur l’élément.
Nos éléments en U sont uniquement fabriqués en hauteur 3m et pèsent 5500 kg.
Ils peuvent être fabriqués à base de ciment PMES pour une meilleure résistance aux agressions chimiques (sur commande). Cependant une protection par bâche est préconisée quelque soit le type de ciment utilisé.
Il est également préconisé de poser par vos soins, le système de drainage et d’évacuation des eaux de pluie à l’intérieur et en bas des éléments avant leur remplissage avec granulats appropriés.
Il est aussi obligatoire d’effectuer au remplissage du U à 2 tiers de la hauteur intérieure soit 2m, quel que soit le chargement, à l’aide de gravier (voir NDC). Le dispositif offre ainsi une barrière de protection garde corps.
Pose du mur de soutènement en U
L’élément en U doit être posé sur une semelle béton préalablement faite par vos soins comprenant une marge d’erreur d’alignement de 10 cm de chaque côté et qui est capable de reprendre les efforts de charge de l’ensemble.

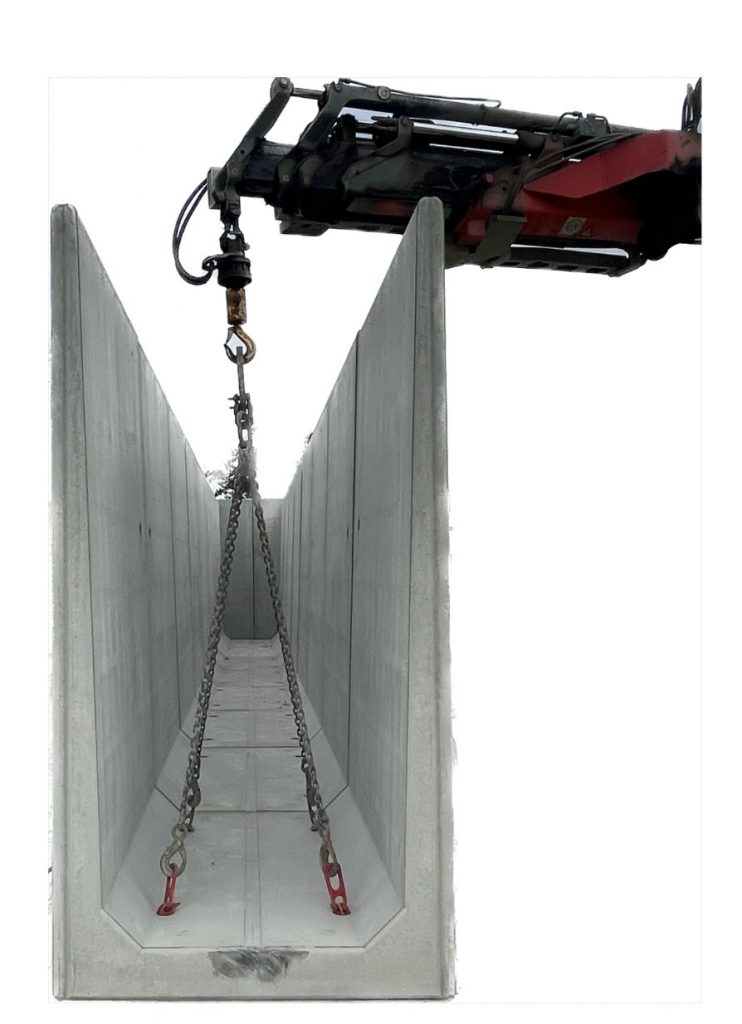

Pour la manipulation, il est impératif d’utiliser les quatre points d’ancrages type artéon 2T5. L’élément en U est manipulable grâce à une chaîne à 4 brins équilibrés.
Découvrez quelques exemple de nos réalisations mur de soutènement en U
